ggforce::facet_matrixを用いてfacet_grid(c(A,B,C) ~ c(D,E))的な表現を実現する

以下のツイートを見かけたので試してみた記事。

ggforce::facet_matrix 凄いわ．tidyr::gather をスキップできる……．
ggplot(iris) +
geom_boxplot(aes(Species, .panel_y)) +
ggforce::facet_matrix(
rows = vars(everything(), -Species), cols = vars(Species)
) pic.twitter.com/bo6dprgBzb

— atusy (@Atsushi776) August 9, 2019

ドキュメント的にはこれ。

https://cran.r-project.org/web/packages/ggforce/ggforce.pdf

使い方

ドキュメントのサンプルコードを使う。まずは基本的なやつ。

library(ggforce)
library(tidyverse)

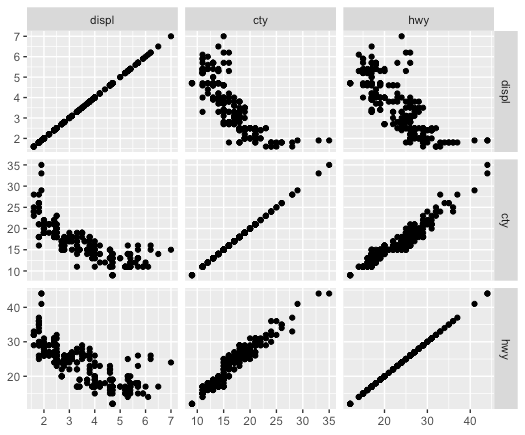

# Standard use:
ggplot(mpg) +
  geom_point(aes(x = .panel_x, y = .panel_y)) +
  facet_matrix(vars(displ, cty, hwy))

facet_matrixを使うときは、aesはaes(x = .panel_x, y = .panel_y)にしておく。
panel_x,panel_yが後のfacet_matrixで指定した列となる。

通常、facet_matrix(rows = vars(hoge,fuga), cols = vars(piyo))のように、.panel_xにrowsで指定した列、.panel_yにcolsで指定した列が入ったfacetが作られる。

上記サンプルのfacet_matrix(vars(displ, cty, hwy))のように、rows, colsを指定しないと暗黙的にrows = vars(displ, cty, hwy)になるようだ。また、デフォルトではcols = rowsなので上記サンプルではx,y軸ともにdispl, cty, hwy列のfacetとなる。

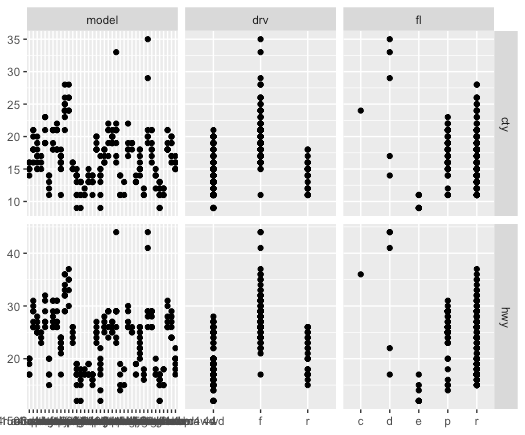

以下のようなコードの方がわかりやすいかも。

ggplot(mpg) +
  geom_point(aes(x = .panel_x, y = .panel_y)) +
  facet_matrix(rows = vars(cty, hwy), cols = vars(model, drv, fl))

facet_matrixを使わない場合

facet_matrixを使わないときはツイート主の言うように、tidyr::gatherを使わないといけなかった。
サンプルコードにあった以下のコードで考える。

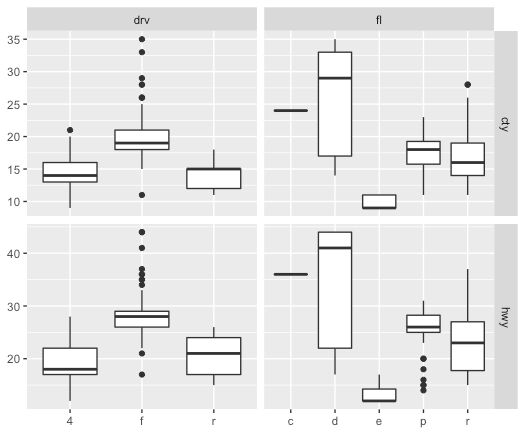

# Make asymmetric grid
ggplot(mpg) +
  geom_boxplot(aes(x = .panel_x, y = .panel_y, group = .panel_x)) +
  facet_matrix(rows = vars(cty, hwy), cols = vars(drv, fl))

facet_matrixを使わない場合、個々に各組み合わせを作る

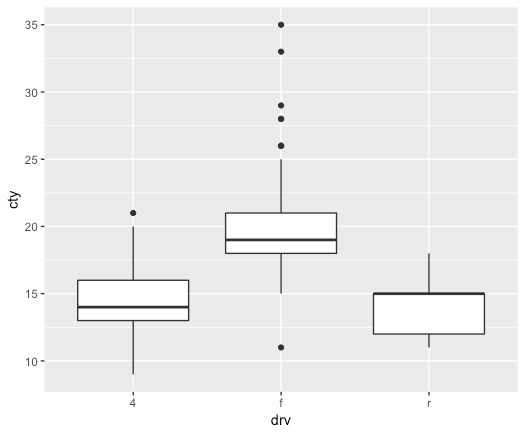

# 個々を作る(facet_matrix図の左上)
mpg %>%
  select(drv, cty) %>%
  ggplot(aes(drv, cty)) +
  geom_boxplot()

または、tidyr::gatherで作る。ただし、こちらの場合x軸かy軸の片方は1列となる。

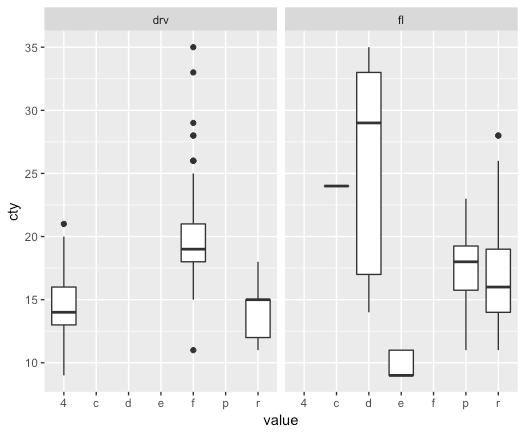

# gather使う(facet_matrix図の1行目のみ)
mpg %>%
  select(drv, fl, cty) %>%
  gather(key = type, value = value, -cty) %>%
  ggplot(aes(value, cty)) +
  geom_boxplot() +
  facet_grid(. ~ type)
